Ecological & Economical
ECOンビ工法
ECOンビ工法(特許:意匠:実用新案登録済)
既存の側溝はそのままで、老朽化した蓋のみをECOンビ蓋と交換する修繕を行うことで、側溝の補修に伴う廃棄物の量を減らし、蓋のガタつき騒音の発生を抑制する環境にやさしい工法です。ECOンビ工法は、掘削重機や大型機械を使わず、既存側溝のハツリやカットを必要とせず、既存側溝に一次蓋を充填剤で固定すると同時に破損部も補修できる人力施工が可能の修繕・改修工法なので、 工事に伴う振動・騒音の問題も解決できます。工事距離が短ければ、工事区域を半日または即日解放できます。
また、従来技術と比較しても、少人数の工事者で施工し、工程作業も減るので、コストダウン可能で経済的です。
施工前

施工後

既存側溝における現在の問題点は、蓋のガタつき騒音や蓋の破損で蓋交換をしているにもかかわらず何度蓋を換えても破損がおこり、余分な経費が発生している事にあります。
これら諸問題を解決した工法が、騒音発生しないリボーン側溝の騒音防止技術を既存側溝の修繕・改修に応用した「ECOンビ工法」です。 ECOンビ工法研究会の実績並びに研究報告として、ECOンビ工法の需要は益々伸びていく方向にあることが報告されております。
ECOンビ工法研究会
- リボーン側溝シリーズ ECOンビ工法(エコンビ工法:側溝補修 補強工法)
- NETIS登録番号 HR-120004-A (実績)
- Made in 新潟 No.19D1001
-
新潟県ゴールド技術に登録されました。(ゴールド技術のリンク先はこちらです)
週刊ブロック通信の記事(平成29年4月10日)はこちらから - 熊本県新技術・新工法 登録番号16027
施工手順

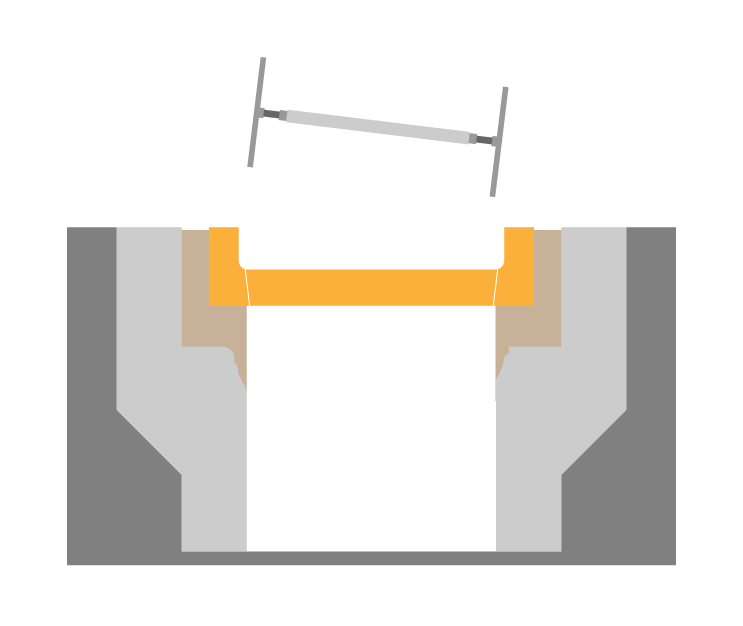

❶ 既存蓋撤去→❷側溝清掃→❸支保工の設置→❹一次蓋設置→❺充填材の注入→❻支保工の撤去→❼二次蓋設置→❽交通開放
01

既存蓋の撤去
02

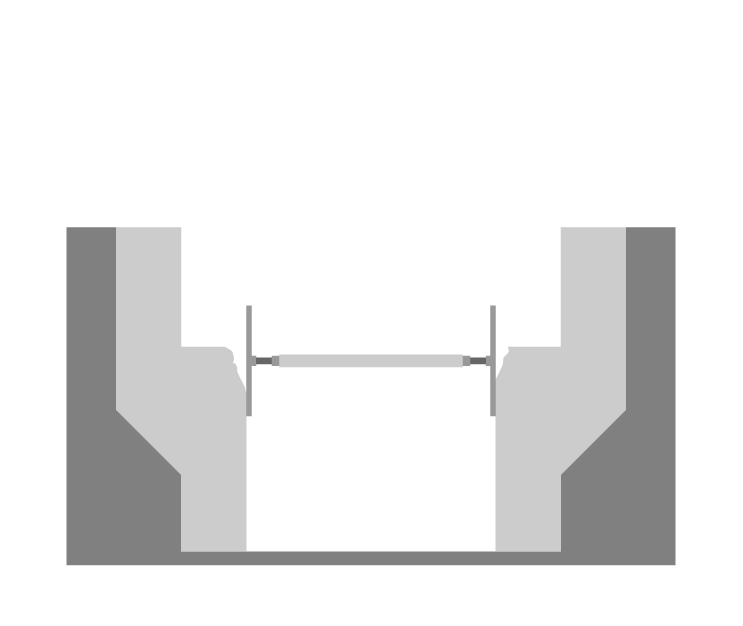

漏れ止め金具の設置
03

一次蓋の設置
04

充填剤の注入
05

漏れ止め金具の撤去
06

二次蓋の設置

01既設側溝の危険状況

02既存側溝の蓋撤去

03既存側溝の清掃

04定規で漏止金具設置

05漏止金具設置完了

06一次蓋仮設置

07充填剤を練混ぜ注入

08既存側溝天端修繕

09漏れ止め金具撤去

10バリ取・蓋受部清掃

11軽量二次蓋設置作業

12新設側溝の様に完成
Youtube動画
制作提供:株式会社 和商一 熊本県
ECOンビ工法の特長と効果
- ●集水が格段に良く安価で維持管理費も軽減!
- ●蓋重量が1/3と軽く、高齢化が進む中でも、女性やお年寄り等の地域住民による維持管理が格段に楽になりました。
- ●蓋が一種類だけなので、設計や維持管理の簡略化が期待できます。
- ●全ての蓋に集水用のスリットがあるので、安定した集水効果が得られ、粒状の模様がウエット時にも高いノンスリップ性を発揮し、樹脂製なので摩耗にも強い構造です。
- ●細目仕様のスリット穴と細かい粒状模様の採用で、誰もが安心して安全に通行できます。
- ●接触構造の改良により、ガタガタ騒音を抑制するとともに、側溝の受けるダメージを低減し、耐久性が向上します。
取付・取外し器具のご紹介

ECOンビ工法に関するお問い合わせ
ECOンビ工法研究会 正会員
菊田陶業(株) |
宮城県仙台市青葉区堤町2丁目3番12号 TEL 022-272-1122 担当地区 北海道・東北(支部長) |
minegishi@kikutou.co.jp |
---|---|---|
(有)三滝コンクリート工業 |
千葉県南房総市明石100番地 TEL 0470-36-2150 担当地区 関東 |
mitaki@cb.wakwak.com |
---|---|---|
中越製陶(株) |
新潟県南蒲原郡田上町大字田上688番地 TEL 0256-57-2370 担当地区 北陸・関東(支部長) |
chu-con5@khaki.plala.or.jp |
---|---|---|
カタログpdf |
(株)丸治コンクリート工業所 |
岐阜県多治見市山上町1-82 TEL 0574-26-1291 担当地区 中部(支部長) |
m-ebi@maruji.com |
---|---|---|
インフラテック(株) |
大阪市淀川区西中島6丁目7-3 第6新大阪ビル9F TEL 06-6306-6393 担当地区 近畿(近畿支部長) |
tujii@infratec.co.jp |
---|---|---|
(株)カンケン |
香川県観音寺市大野原町萩原2649 TEL 0875-54-5612 担当地区 (研究会会長)西日本統括 西日本ブロック長(中国・四国・九州)(四国支部長) |
masanobu_hidaka@kanken.co.jp |
---|---|---|
カタログpdf |
(株)和商一 |
熊本県球磨郡あさぎり町免田西3003-2 TEL 0966-45-1251 実施地域担当 熊本県 鹿児島県(九州支部長) 隣県担当 長崎県 |
fukami@washo-cc.co.jp |
---|---|---|
カタログpdf |
(株)原田興産 |
熊本県熊本市東区八反田1丁目3-70 熊本支店 TEL 096-385-9071 実施地域担当 大分県 隣県担当 福岡県 佐賀県 長崎県 |
kiyota@harada-g.co.jp |
---|---|---|
(株)南屋コンクリート |
宮崎県都城市山之口町山之口3561番地 TEL 0986-57-2332 実施地域担当 宮崎県 |
o_minamiya@minamiya-concrete.co.jp |
---|---|---|
ECOンビ工法研究会 賛助会員
トヨタ工機(株) |
東京都府中市四谷6丁目12-8 TEL 042-366-6011 型枠 |
h-nagamatsu@toyota-kohki.co.jp |
---|---|---|
ECOンビ工法研究会 特別会員
(有)リタッグ |
岐阜県美濃加茂市本郷町9-9-28 TEL 0574-24-0318 リボーン側溝工業会事務局内ECOンビ工法研究会 |
hara@retug.jp |
---|---|---|
ECOンビ工法 施工例
-
広島県呉市 管轄
平成25年10月
-

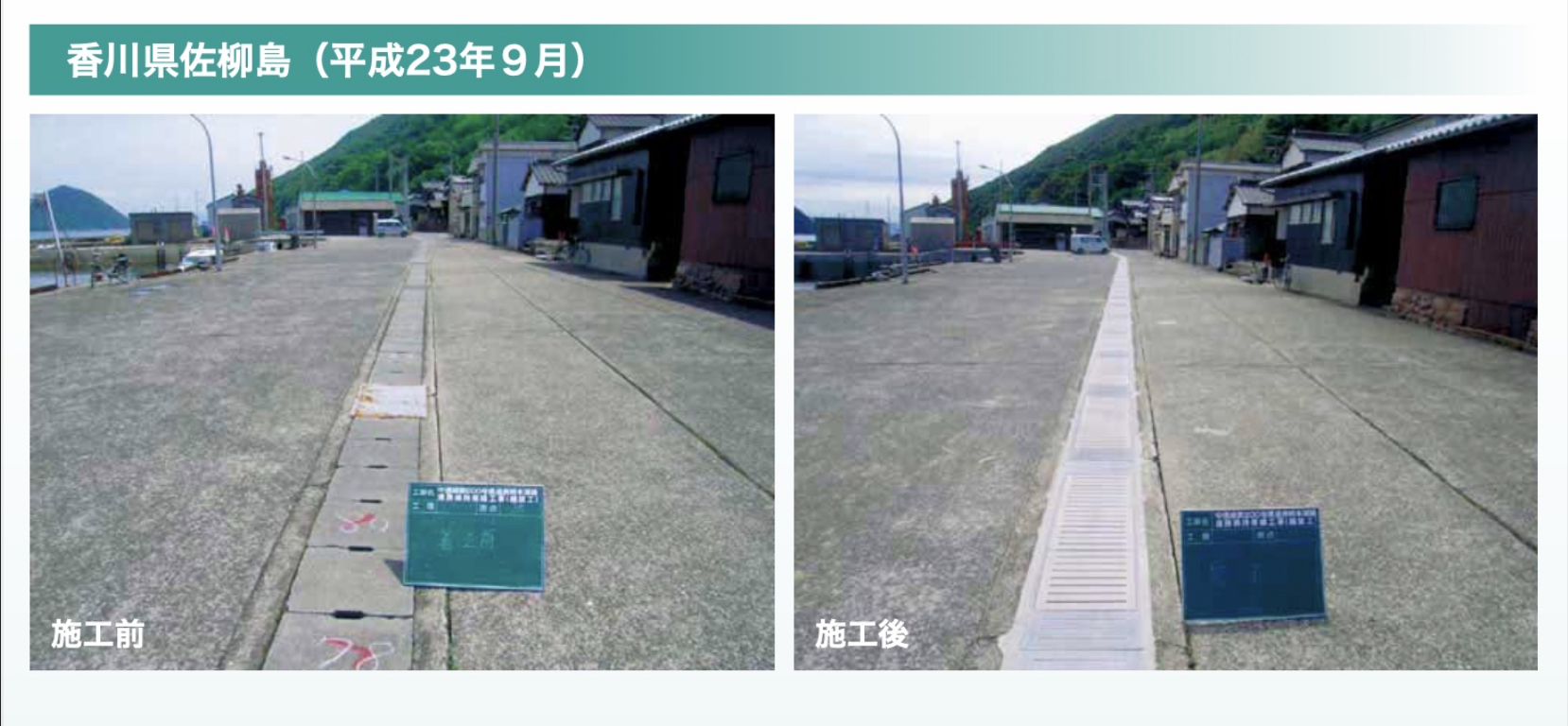

香川県佐柳島 管轄
平成23年9月
-
京都府向日市 管轄
平成26年3月
-

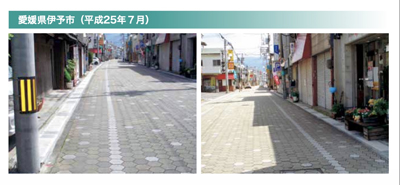

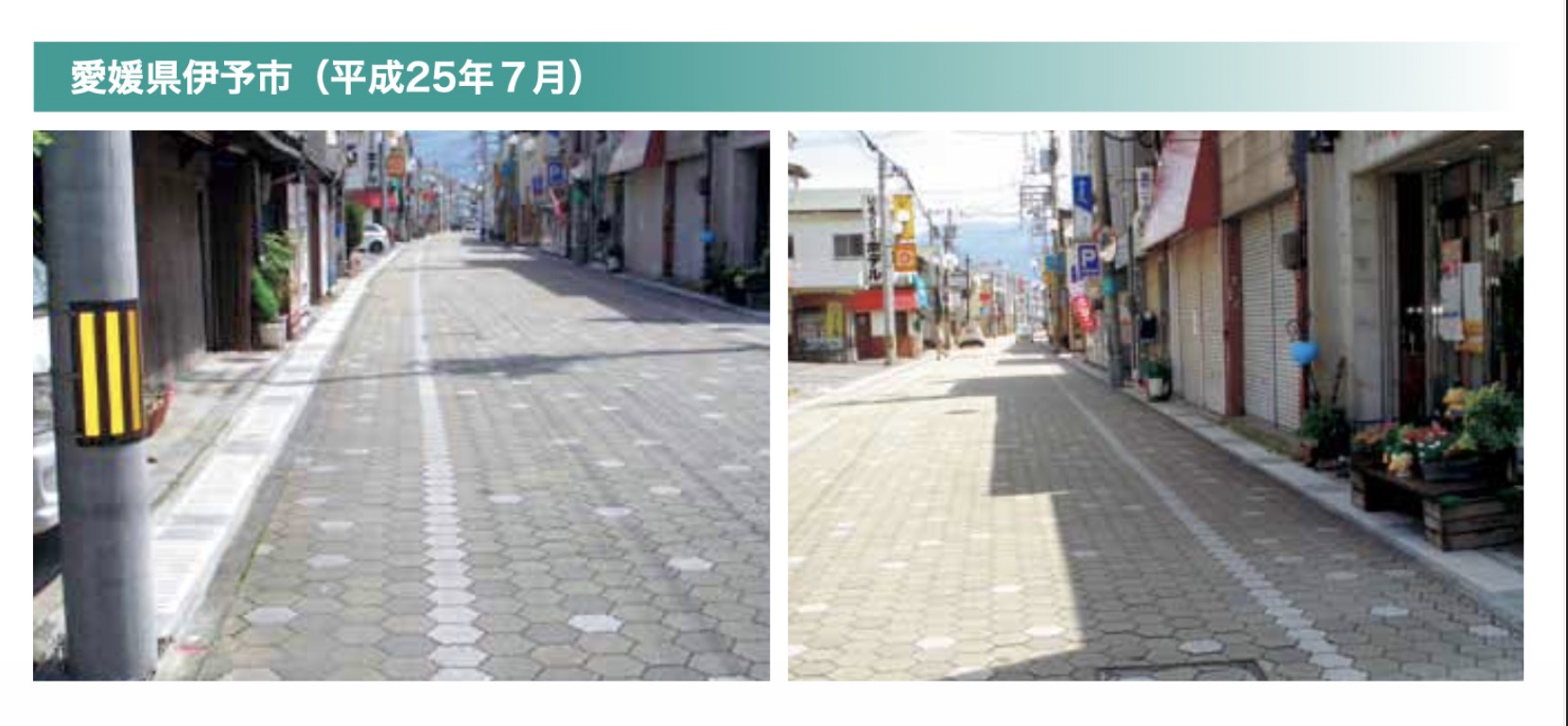

愛媛県伊予市 管轄
平成25年7月
-

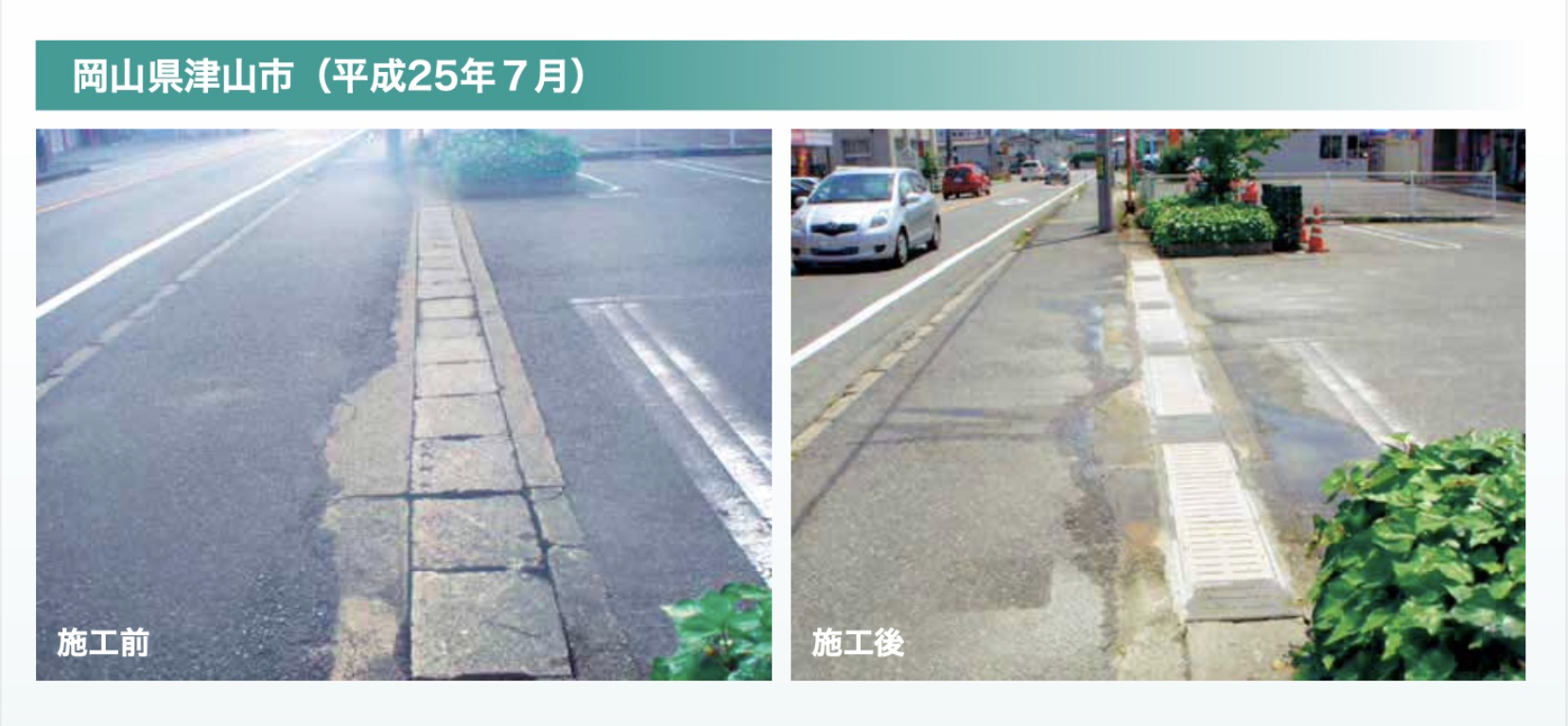

岡山県津山市 管轄
平成25年7月
-

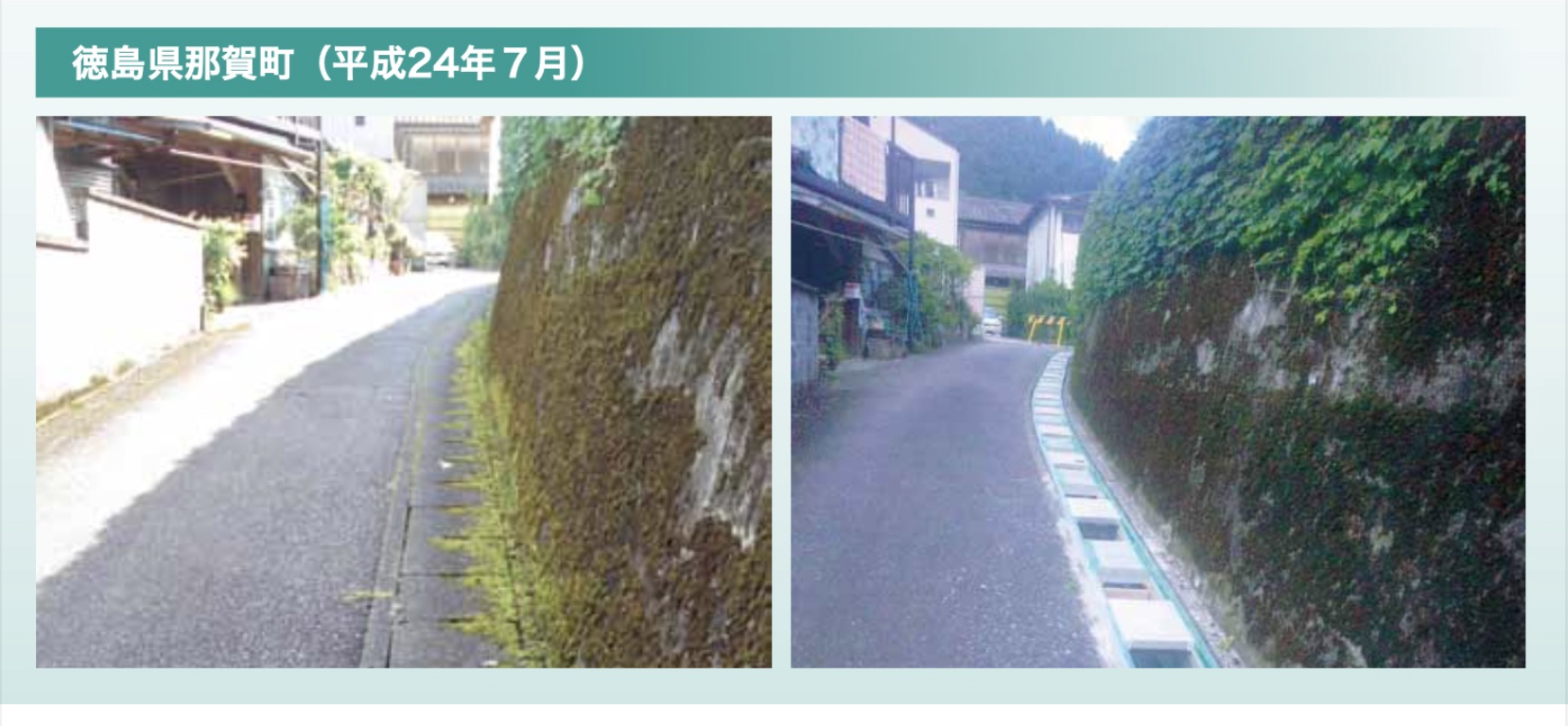

徳島県那賀町 管轄
平成24年7月
-

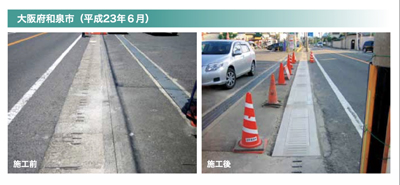

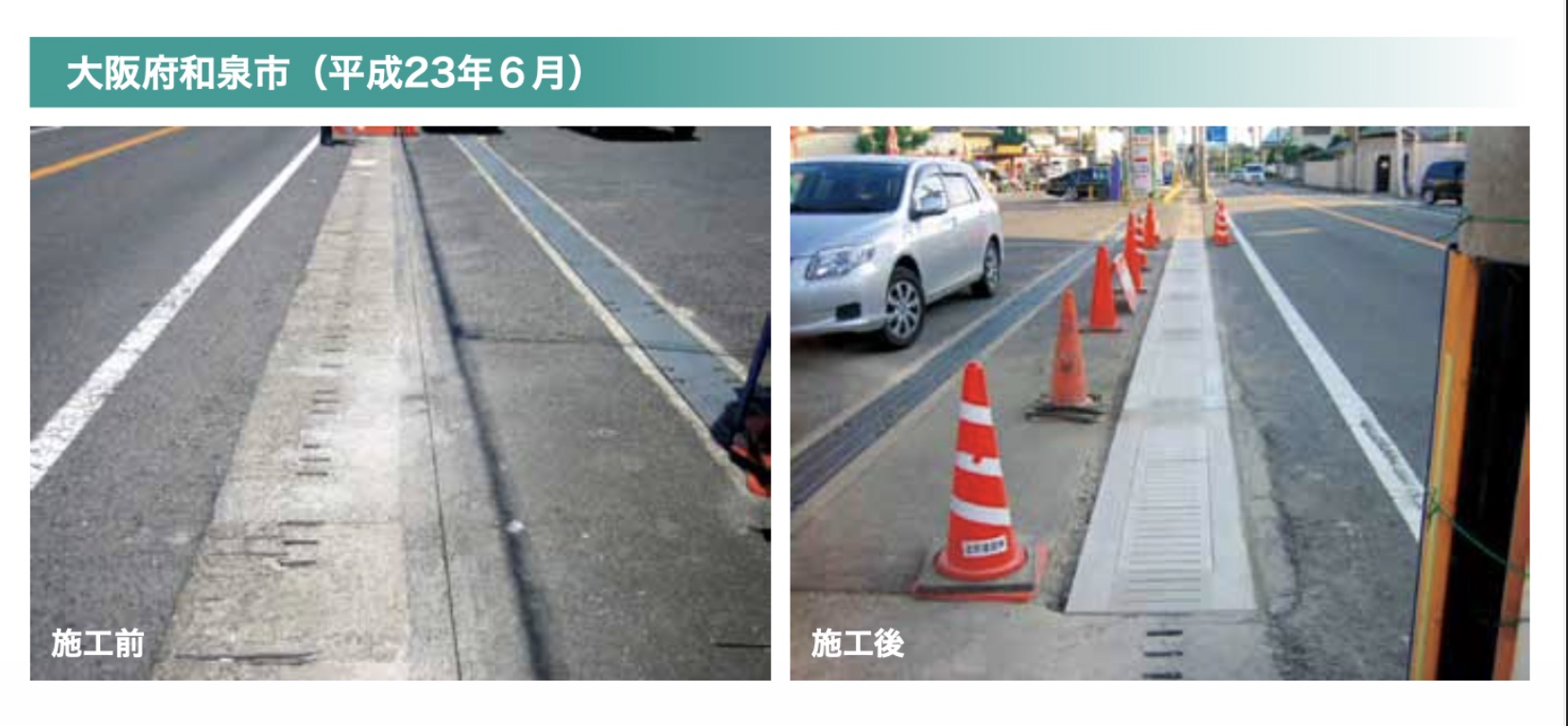

大阪府和泉市 管轄
平成23年6月
-

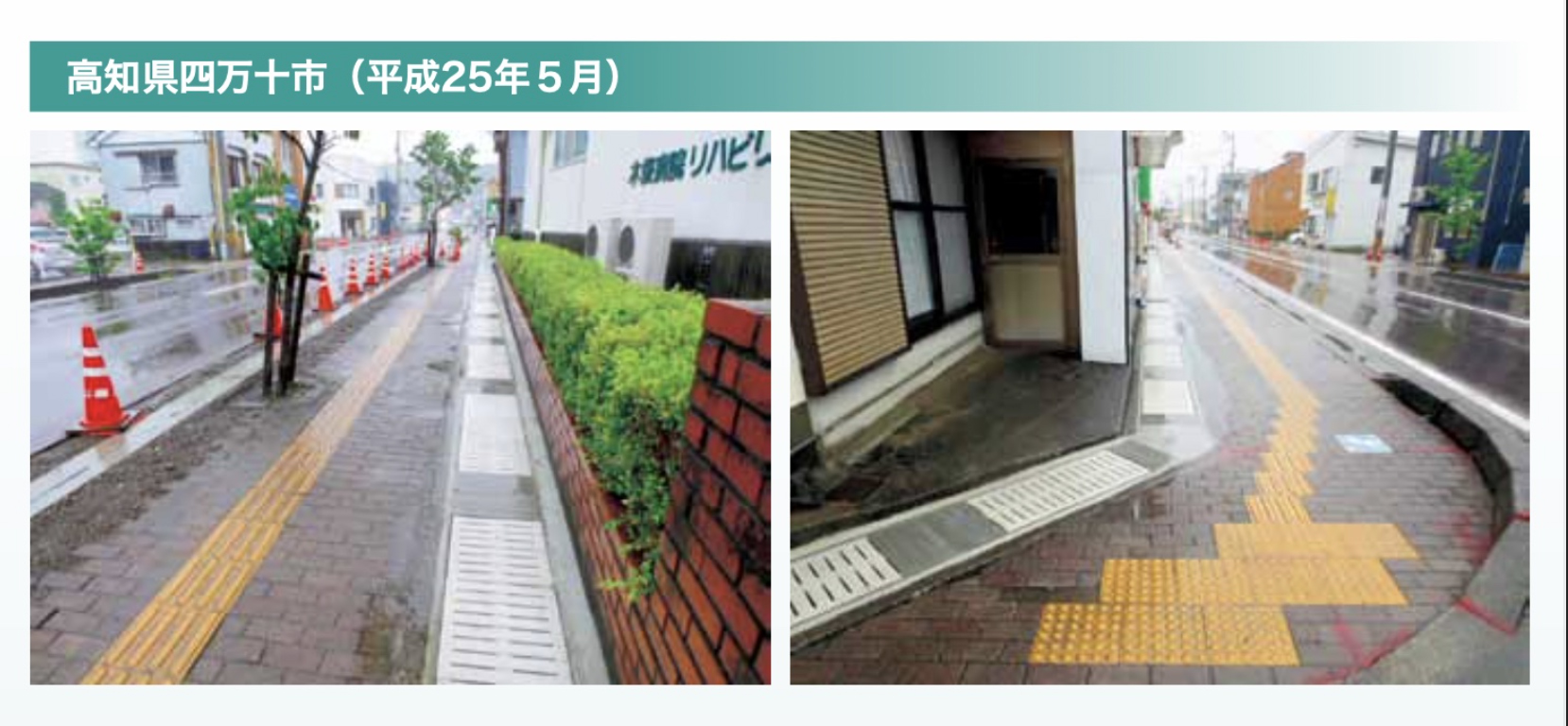

高知県四万十市 管轄
平成25年5月
-

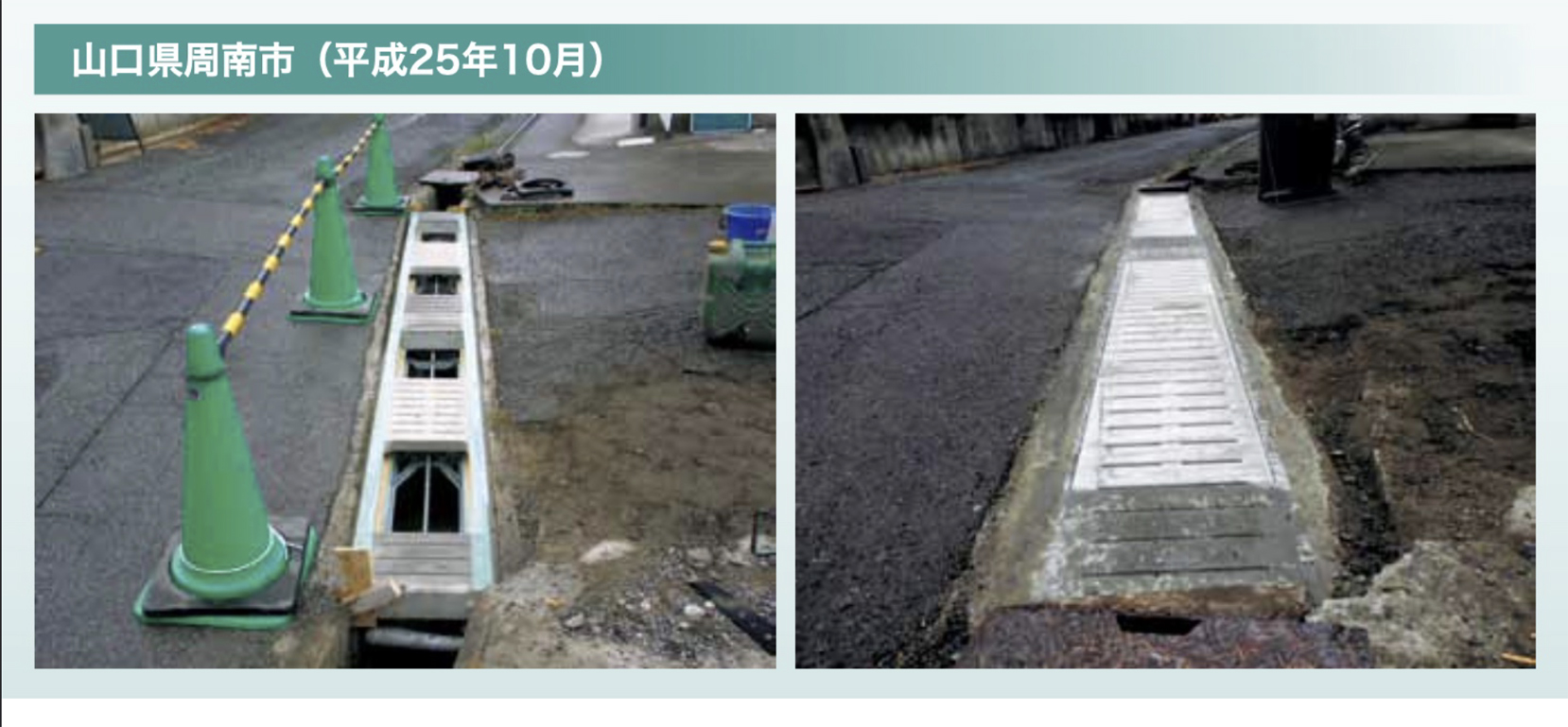

山口県周南市 管轄
平成25年10月
-

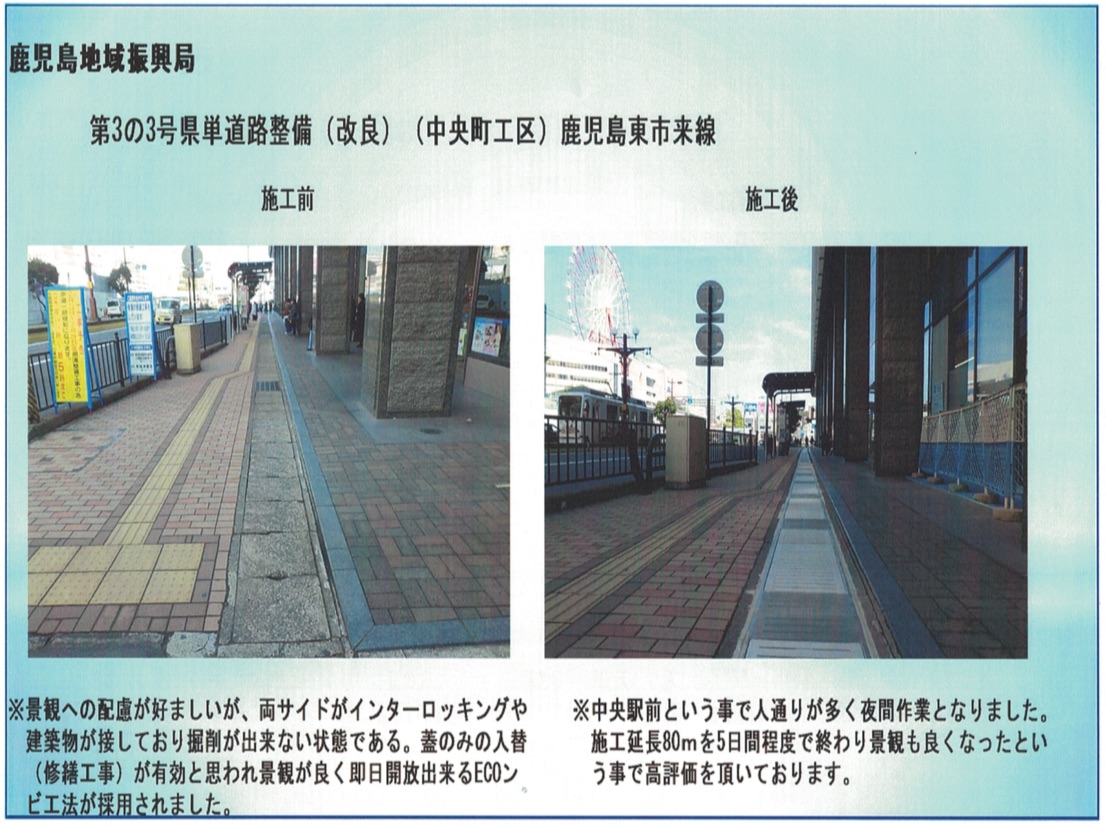

鹿児島地域振興局 管轄
第3の3県単道路整備(改良)(中央町工区)鹿児島東市来線
-

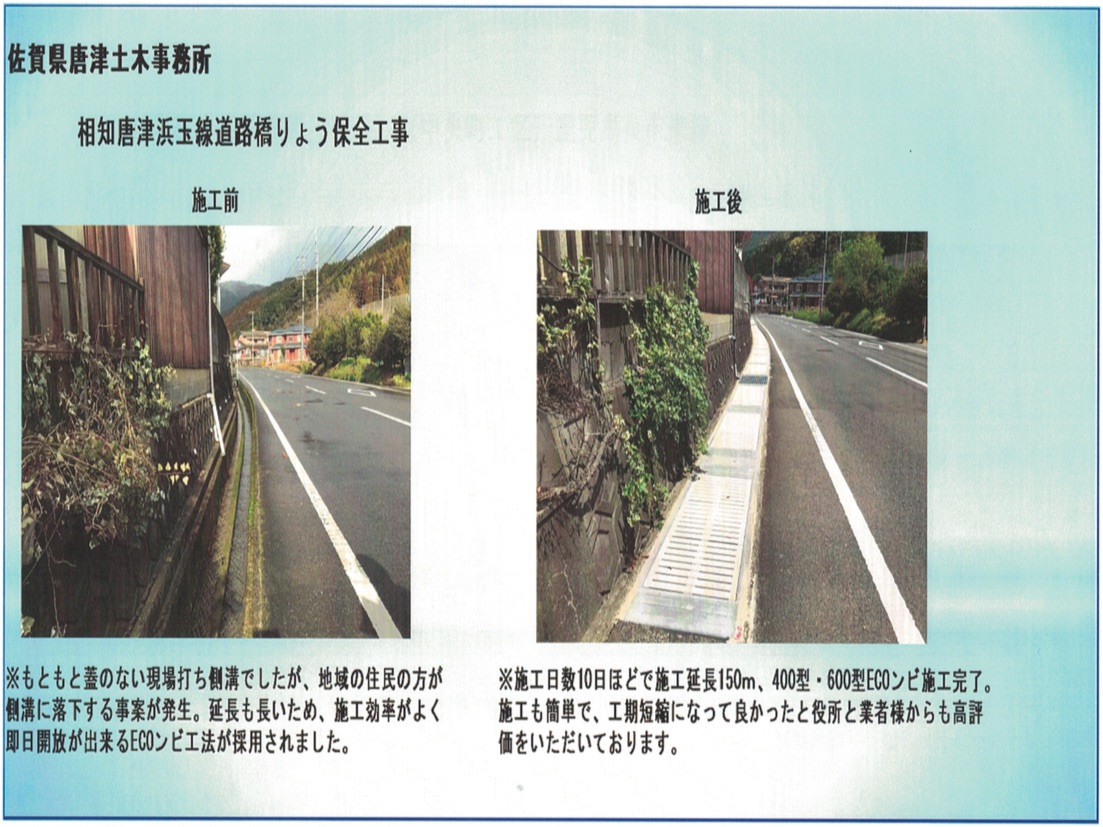

佐賀県唐津土木事務所 管轄
相知唐津浜玉線道路橋りょう保全工事
-

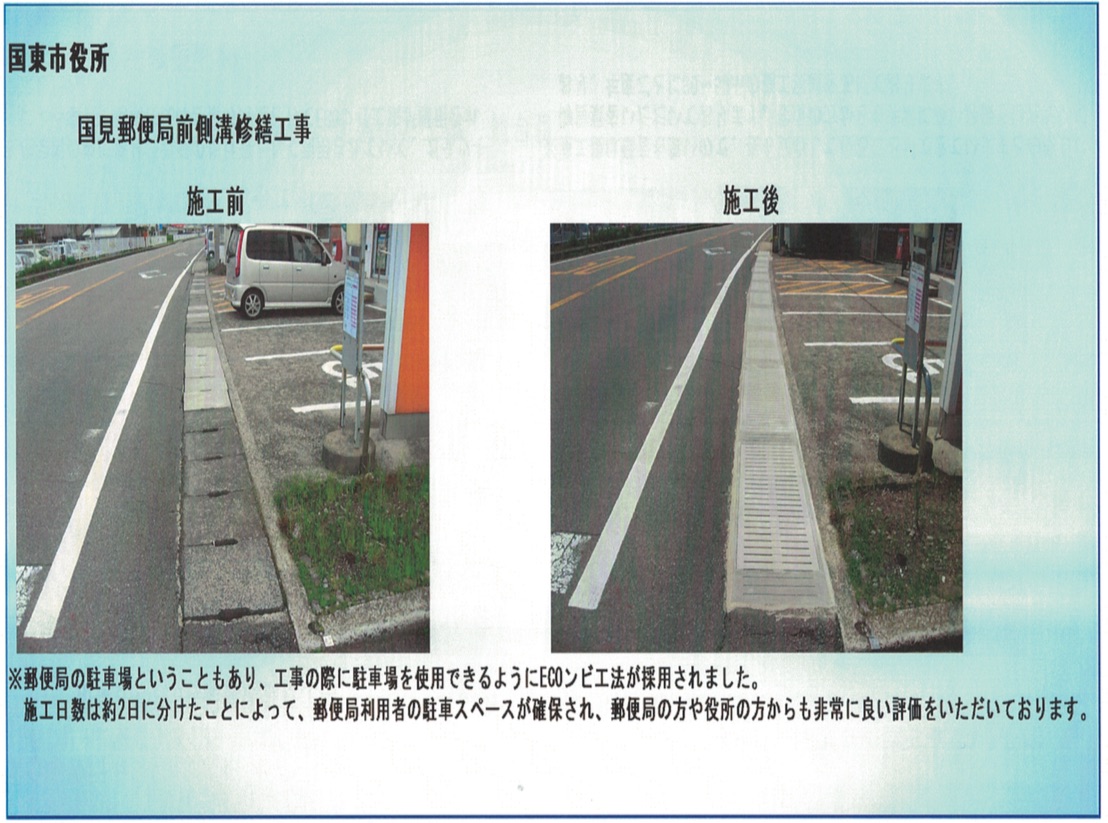

国東市役所 管轄
国見郵便局前側溝修繕工事
-

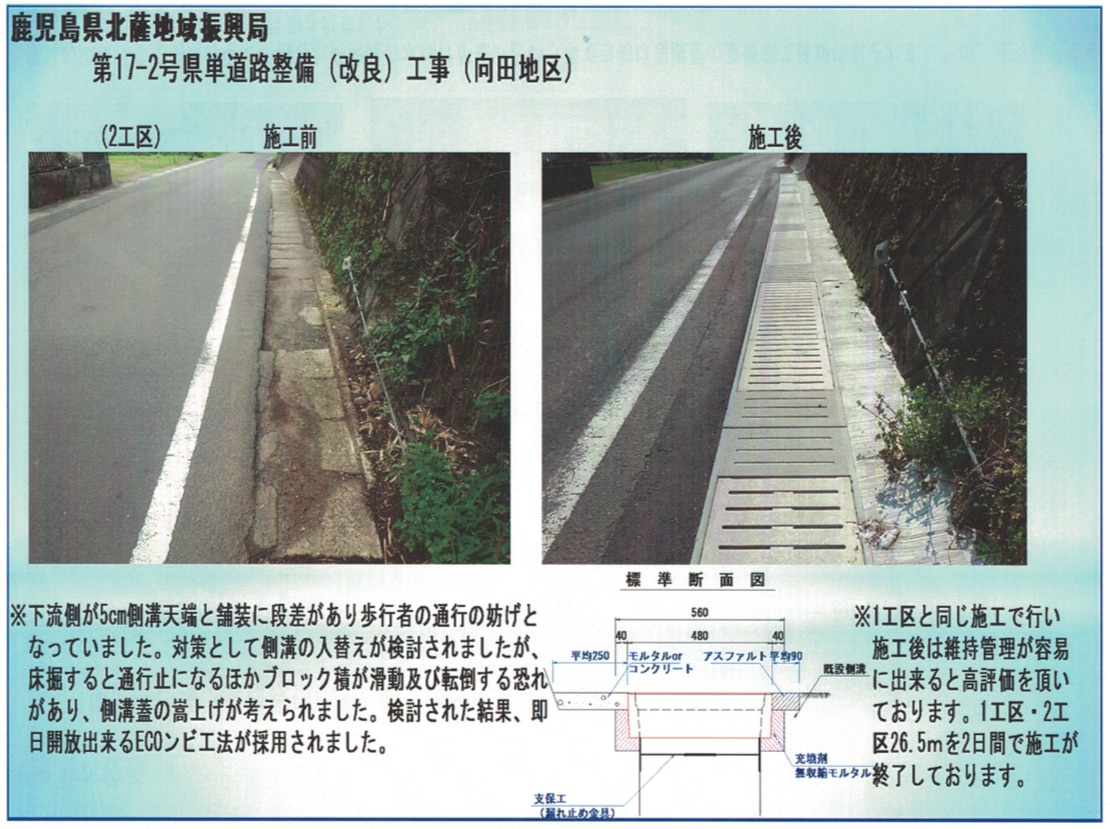

鹿児島県北薩地域振興局 管轄
第17-2号県単道路整備(改良)工事(向田地区)
-

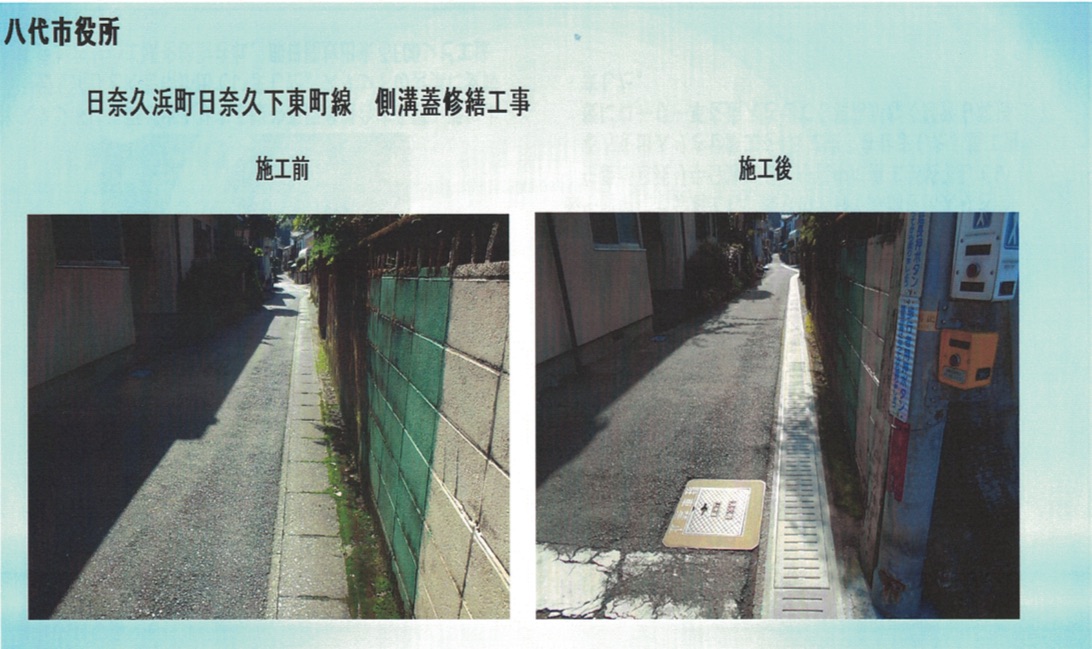

八代市役所 管轄
第日奈久浜町日奈久下東町線 側溝蓋修繕工事
-

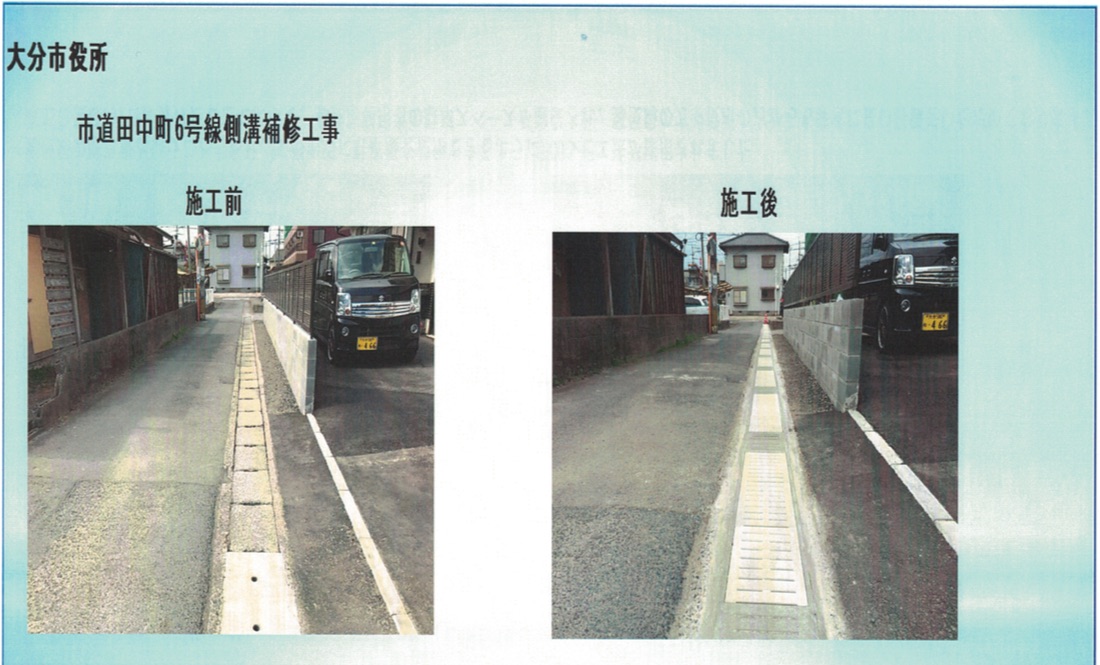

大分市市役所 管轄
市道田中町6号線側溝修繕工事
-

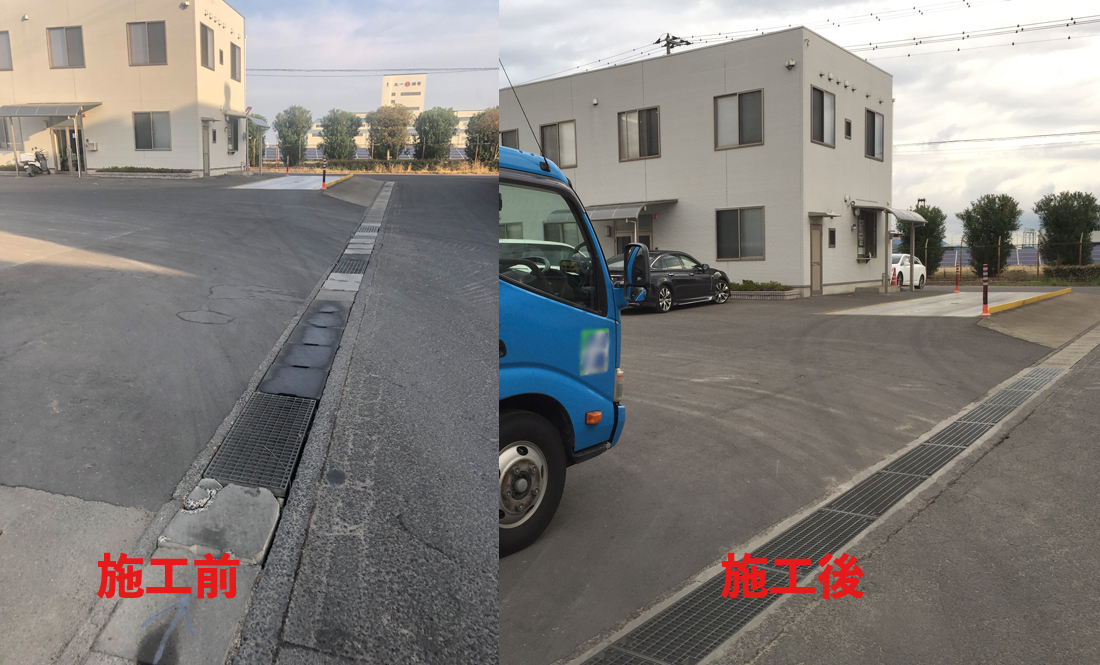

ECOンビ工法(横断用)グレーチング仕様
グレーチングへの側溝修繕工事
